XS-650/850/1100 C 全自动高速四六角糊盒机

XS-650/850/1100 C 全自动高速四六角糊盒机

产品详情

型号:XS-650/850/1100 C全自动高速四六角糊盒机

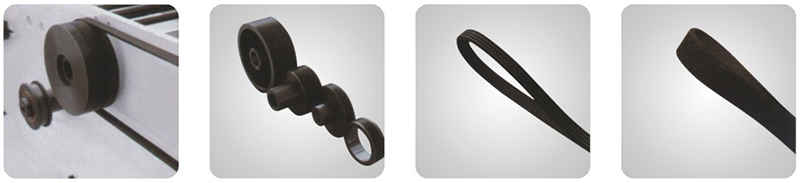

糊盒机多楔带 Multi-Wedge Belt


650 850 1100 C 糊盒机


糊盒机局部图展示 PARTIAL PICTURES OF MACHINE


糊盒机飞达部

飞达部 Feeder

◆左右侧挡板抬升操作方便。

◆给纸部的送纸皮带可独立调节,有xiao确保送纸平稳顺畅。

◆伺服电机,单独调速有xiao确保纸张间距均匀。

◆送纸吸风装置(选配)。

糊盒机校正部

校正部 Alignment

◆送纸部送出的纸板经校正部纠偏导正,使之纸板直线走向。

◆校正部上压驱动能上下调整,以适应不同纸板厚度,提供稳定保证。

糊盒机预折部

预折部 Pre-folding Section

◆分段式左、右上带板可根据产品需求伸缩调节,快捷效率高。

◆可有xiao完成纸盒1线180度预折、3线135度预折,优化z终成型的效果。

糊盒机锁底部


锁底部 Lock Bottom

3组传送带结构,分段式上带板功能,能有xiao克服异型盒产品生产出现的问题。

中上带板为可拆卸式,可视产品需求拆装调试。

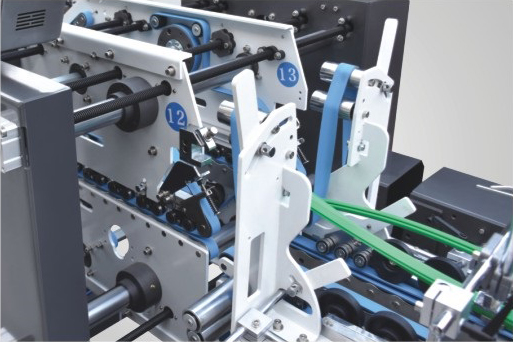

糊盒机四六角装置

四六角装置 4&6-corner Device

◆智能伺服电机驱动控制的电子反折钩安装在两个独立控制的伺服轴上,jing确导向折叠所有的盒襟。

◆可生产四、六角盒及其它不同类型。

◆人机界面智能设置,操作方便,直观易懂。


糊盒机下糊盒单元

下糊盒单元 Lower Gluing Unit

◆机械式左右下糊筒,采用胶轮和胶缸分离式设计,高速不甩胶,方便清洁保养。

◆糊轮宽5mm,也可根据产品任意更换。

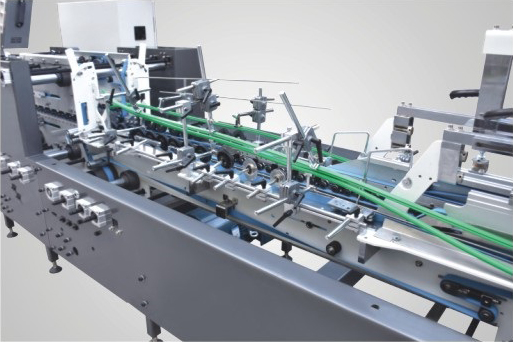

糊盒机本折部

本折部 Folding Section

◆3板式传动带板结构,中板可独立拆卸,方便小盒成型。

◆左右外折皮带速度可独立微调,确保成型精度。

糊盒机输出部

输出部 Transfer Section

◆单独电机独立变频。

◆上下皮带伸缩调整简单易操作。

◆配备高速电子踢脚计数器。

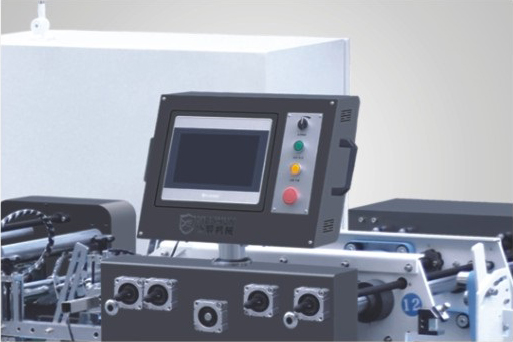

糊盒机控制系统

控制系统 Control Panel

◆采用10寸大屏,操作方便,直观。

◆多种语言可选。

◆记忆功能和远程控制(选配)。

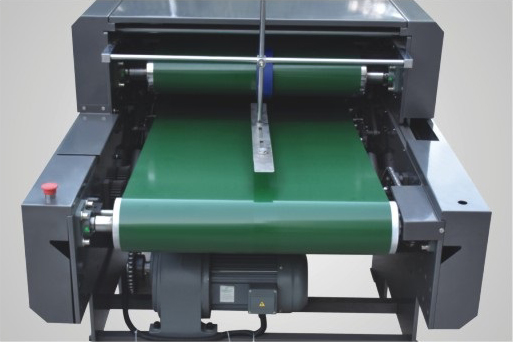

糊盒机输送部

输送部 Conveyor

◆自动模式下设置盒子间距,皮带速度和主机速度比例联动,当光电检测到盒子时皮带移动。

◆手动模式下,皮带以恒定速度移动,不收主机速度影响。

◆压力部采用气压式压合,压力控制更精准,产品粘合效果更有保证。


糊盒机成品


糊盒机参数 Machine Parameters

XS-650/850/1100C适用于生产直线盒、锁底盒、双侧边贴盒及四六角盒等。 Suitable for straight line box, crashlock box, double sides box,4 & 6 corner box


型号ModelXS-650 CXS-850 CXS-1100 C
适用纸质Suitable material200-800g/㎡卡纸,N/F&E瓦楞纸

200-800g/㎡cardboard and N/F&E flute corrugated board

工作速度调节范围Speed range0-400m/min
点动速度Inching speed30m/min
z大出纸宽度Max blank width650mm850mm1100mm
机械尺寸(长*宽*高)Dimension(L)14000mm15300mm15800mm
Dimension(W*H)1400mm×1900mm1600mm×1900mm1850mm×1900mm
机械重量Mechanical weight6T8T9T
机械功率Mechanical power18.6kw23kw23kw
压缩空气Compressed air6bar
空气压缩机能量Air compressor capacity10㎡/h
储气罐能量Air tank capacity60L

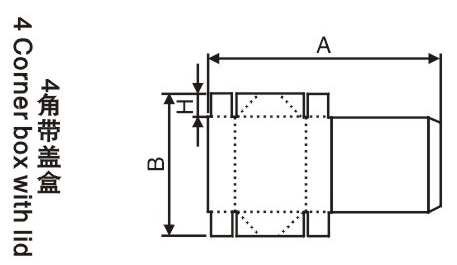

样盒参数 Box Type


型号 Model
XS-650 CXS-850 CXS-1100 C
糊盒机参数A130-650mm160-850mm170-1100mm
B100-600mm100-900mm100-900mm
E60-320mm70-420mm70-540mm
850_03.jpgA146-600mm170-800mm170-1050mm
B100-600mm170-900mm170-900mm
E60-320mm80-420mm80-540mm
850_06.jpgA150-600mm160-800mm160-1050mm
B160-600mm160-800mm160-800mm
H25-120mm25-120mm25-120mm
850_11.jpgA270-550mm270-700mm330-1020mm
B160-450mm160-450mm160-450mm
H25-120mm25-120mm25-120mm
850_14.jpgA270-550mm270-700mm330-1020mm
B160-450mm160-800mm160-800mm
H25-120mm25-120mm25-120mm
