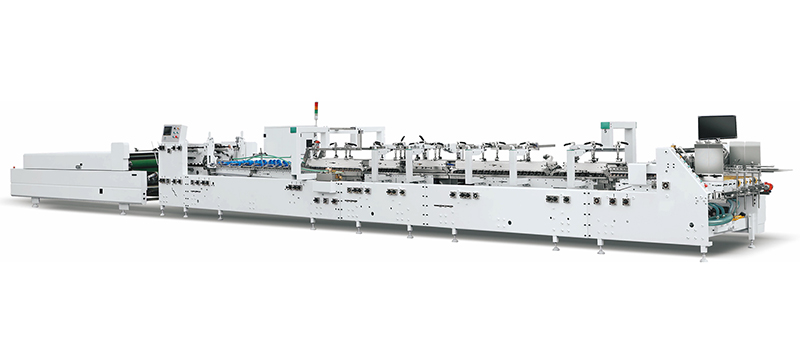

糊盒机的反钩装置通常由一个弹性结构件作为动力实现对纸盒的勾底,由于机械结构的限制,通常只能调慢速糊盒速度,以对纸盒进行勾底工作,此结构大大降低了糊盒机的生产速度。
为了克服上述缺点,克服在糊盒机工作时,由于机械结构的勾底机构对糊盒机的速度限制而降低糊盒机的生产速度,研发了一种新的糊盒机反钩装置。
糊盒机反钩装置主要包括架体、钩底部、转动心轴、固定心轴、平衡轮、轴承、旋转编码器、控制模块、光电式传感器、传动带和伺服电机。
糊盒机反钩装置具体结构设计为:架体内设置平衡轮,平衡轮的一侧设置有固定在架体上的固定心轴,平衡轮另一侧设置有固定在架体上的轴承,轴承内具有转动心轴,平衡轮一侧通过穿过轴承的转动心轴与位于架体外的钩底部连接,平衡轮另一侧与固定心轴转动连接;平衡轮通过传动带与固定在架体上的伺服电机传动连接,钩底部位于架体一侧,架体上另一侧设置有光电式传感器,固定心轴内设置有旋转编码器,旋转编码器的轴与平衡轮同轴连接,钩底部、转动心轴、固定心轴、平衡轮、轴承和旋转编码器的轴均同轴,旋转编码器、光电式传感器、伺服电机和控制模块电连接。
糊盒机的反钩装置的有益效果:使用探测器、伺服电机和旋转式勾底机构,可以智能的判断出纸盒的位置,再通过伺服电机控制勾底机构的角度实现快速智能的勾底工作。
